Technische Übersicht: Effiziente halb-hermetische Schrauben-Verdichter

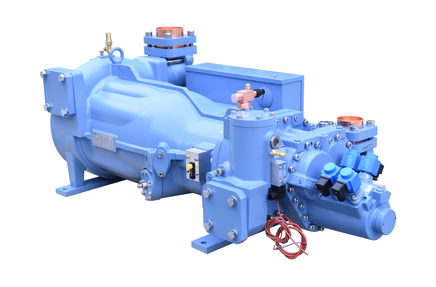

1-stufige halbhermetische Schraubenverdichter

Die halbhermetischen SRM-Schraubenverdichter vereinen durch ihren angeflanschten, sauggasgekühlten PMSM-Motor vollständige Leckagefreiheit ohne Wellendichtung mit hoher Betriebseffizienz und kompakten Abmessungen. Dank patentierter Rotorprofil-Geometrie und optimaler Eignung für den Frequenzumrichterbetrieb liefern sie auch bei hohen Drücken und im Teillastbereich eine exzellente Verdichtungsleistung. Eine optionale Vi-Steuerung ermöglicht zudem die flexible Anpassung an wechselnde Betriebsbedingungen.

1-stufig
SRS-Baureihe: 14 Modelle verfügbar
Antrieb & Dichtigkeit: Sauggasgekühlter PMSM-Motor verhindert Leckagen ohne Wellendichtung
Bauform & Effizienz: Kompakte Abmessungen bei hoher Betriebseffizienz
Rotor-Technologie: Patentiertes Rotorprofil sorgt für starke Verdichtungsleistung auch bei hohen Drücken
Teillast & Regelung: Optimal für Frequenzumrichterbetrieb im Teillastbereich ausgelegt
Flexible Anpassung: Optionale Vi-Steuerung passt sich wechselnden Betriebsbedingungen an

Datenblatt herunterladen

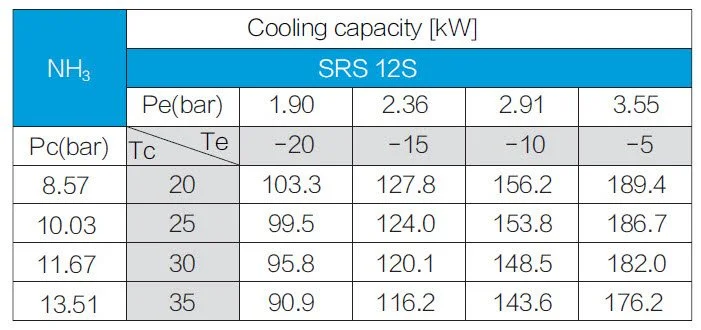

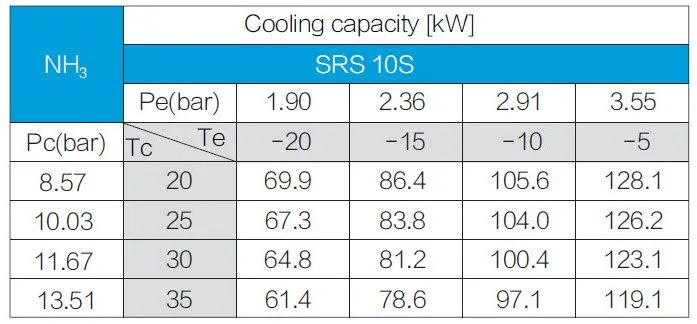

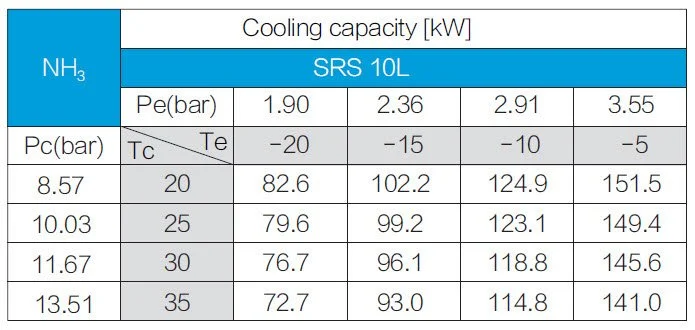

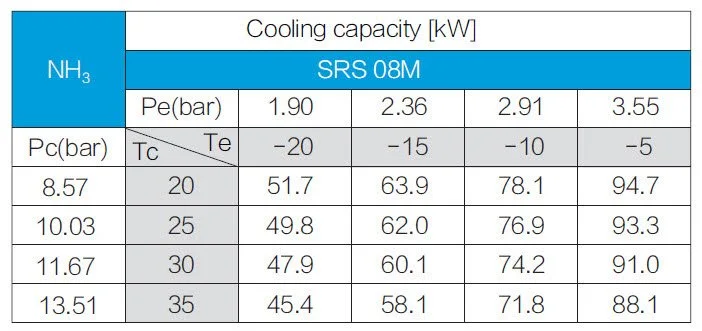

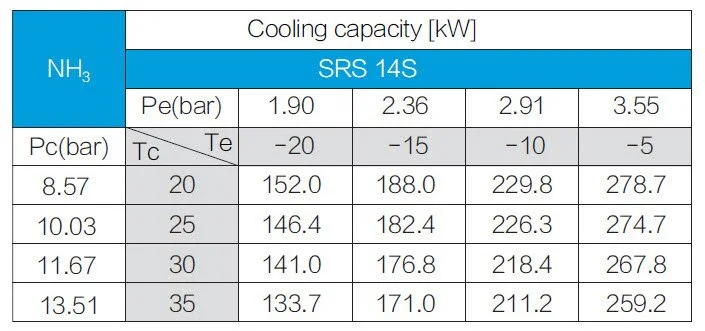

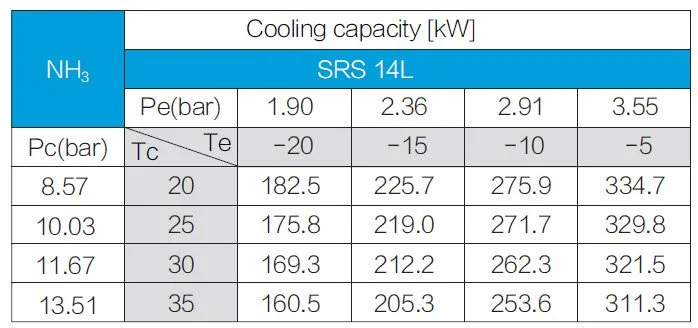

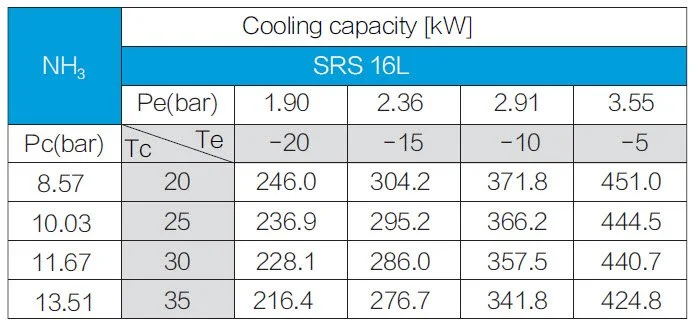

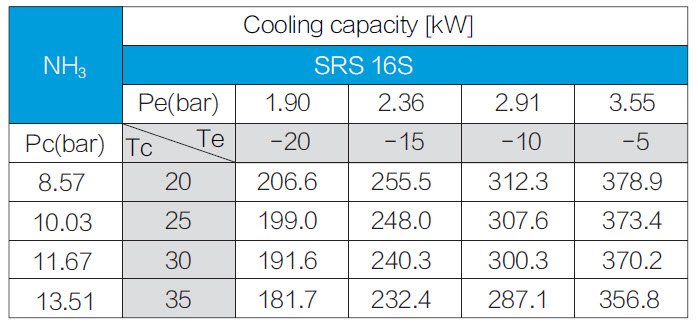

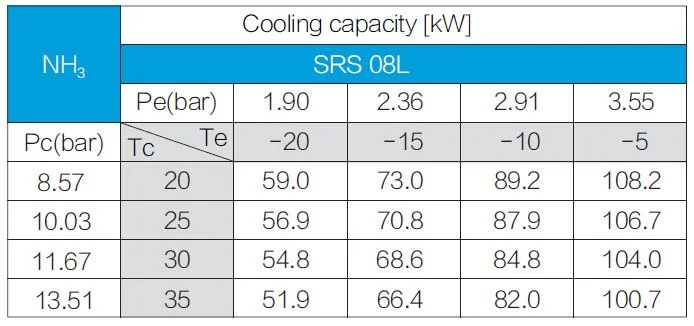

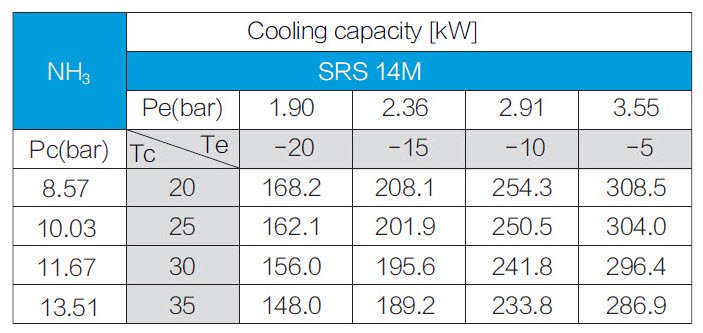

Produktpalette

14 Modelle
(SRS, 1-stufig)

Fördervolumen
85 bis 850 m³/h

Betrieb mit
Ammoniak (R717)

Die 1-stufigen halbhermetische Hocheffizienz-Schraubenverdichter
werden in folgenden Branchen eingesetzt

in der Lebensmittelverarbeitung und -lagerung,
in marinen Anwendungen,
in Industrie-Prozesskühlern,
in der Klimatechnik
und in weiteren Bereichen.

Bilder dazu finden

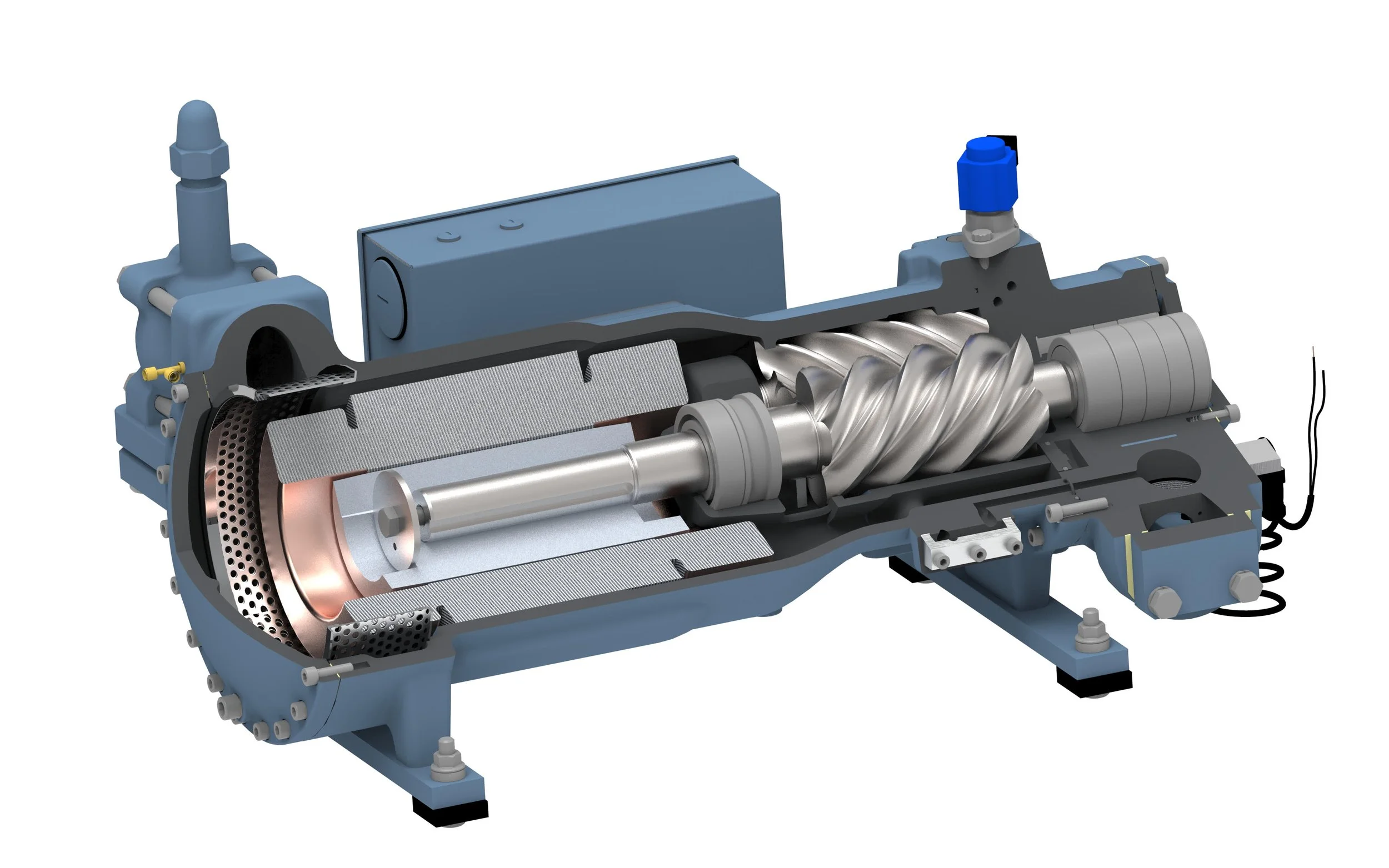

Verdichterblock

Hochfeste Konstruktion mit einem Betriebsdruck von bis zu 28 bar;
Optimierte Sauggasführung durch den Motor zur Gewährleistung der Motorkühlung bei deutlich reduziertem Druckverlust für geringen Energieverbrauch;
Integriertes, zuverlässiges Schmierungssystem für eine einfache Installation;
Kompakte Bauweise mit integriertem Absperrventil, Druckrohrtemperatursensor, Ölfilter, Öldifferenzdruckschalter und Ölabsperrventil. Verdichtergehäuse

Verdichtermotor

Einsatz speziell angepasster Werkstoffe für den Betrieb mit Ammoniak;
Frequenzgeregelte Permanentmagnet-Synchronmotoren mit hohem Leistungsfaktor steigern Effizienz und Flexibilität;
Durch die Invertersteuerung passt sich der Verdichter dem Lastprofil exakt und stufenlos an, was insbesondere im Teillastbetrieb Energie spart.

Motorschutzmodul

Das Motorschutzmodul INT69 SNY schützt vor Übertemperatur, Drehrichtungsumkehr (Falschdrehrichtung) und Phasenausfall;
6 in Reihe geschaltete PTC-Kaltleiter verhindern ein Durchbrennen des Motors;
Statusrückmeldung und Echtzeitüberwachung sind während des Betriebs aktiviert.

Lager

Mehrere Lager sind für eine optimale axiale und radiale Aufnahme der Kräfte kombiniert – für hohe Belastungen bei minimalem Verschleiß und niedrigstem Geräuschniveau;
Präzise und verschleißfeste Wälzlagerkomponenten sowie ein spezielles Profil sorgen für eine rechnerische Lebensdauer von 80.000 Stunden.

Sauggasfilter

Mit einer Porengröße von 100 µm entfernt der Sauggasfilter Verunreinigungen aus dem Kältemittel und schützt das System.

Das patentierte SRM-Profil vom Typ „i“ mit einer Zähnezahlkombination von 5/7 sorgt für eine hohe Effizienz und einen ruhigen Lauf;
Die Rotoren sind aus hochwertigem Stahl mit hoher Festigkeit und Verschleißfestigkeit gefertigt;
Präzision im Mikrometerbereich gewährleistet eine hohe Dichtigkeit sowie einen ruhigen Lauf, was zu einem niedrigen Geräuschniveau und einer langen Lebensdauer führt;
Die maximale Drehzahl von bis zu 5.000 U/min steigert die Leistung und Flexibilität signifikant.

Die Rotoren

Inneres Volumenverhältnis (Vi)

Die Vi-Steuerung garantiert eine optimale Anpassung an die Betriebsparameter für höchste Leistungszahlen (COP). Sie ist für die Modelle SRS-14 bis SRS-16 erhältlich.
Die manuelle Regelung wird genutzt, um das System bei Bedarf an neue Betriebsbedingungen anzupassen – beispielsweise für den Sommer-/Winterbetrieb oder wechselnde Temperaturniveaus in Kühlräumen bei unterschiedlichen Lagergütern (Mietkühlhäuser).
Die automatische Regelung eignet sich ideal für häufig wechselnde Betriebsbedingungen, wie etwa große Unterschiede zwischen Tag und Nacht oder Umweltsimulationskammern mit variablen Temperaturprofilen.

Die stufige oder stufenlose Leistungsregelung passt sich dem Lastprofil an.
Der Regel-Schieber (Steuerschieber) ist zwischen Gehäuse und Rotor verbaut, was eine kompakte Bauform mit hervorragender Dichtwirkungsleistung ermöglicht.

Regelschieber

Eigenschaft der Saug- und Absperrventile

360° drehbar
beidseitig montierbar
kompakte Bauform und geringer Druckverlust (flexibel und einfach in Systeme zu integrieren)

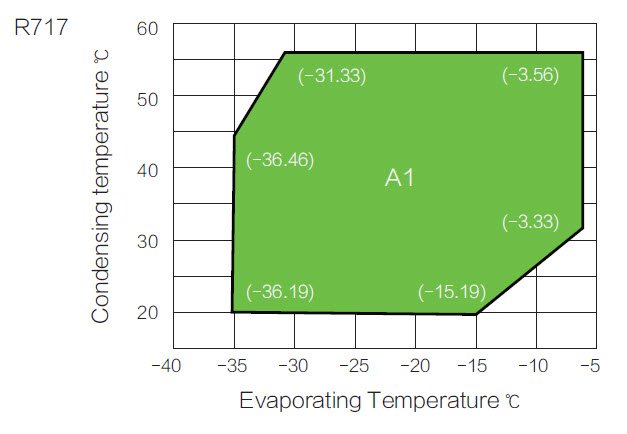

Betriebsbedingungen

Kältemittel: R717 (NH3 / Ammoniak)
Verdampfungstemperatur: -35C bis -5C
Kondensationstemperatur: +20 C bis +56 C
Betriebsfeld / Zone: A1 (vollständiger Einsatzbereich gemäß Diagramm
Eckpunkte der Einsatzgrenzen (Verdampfung / Kondensation):
- Min. Verdampfung bei min. Kondensation: -35 C /+20 C (-36,19)
- Min. Verdampfung bei mittlerer Kondensation: -35 C / +45 C (-36,46)
- Teillastbereich bei max. Kondensation: -31 C / +56 C (-31,33)
- Max. Verdampfung bei max. Kondensation: -5 C / +56 C (-3,56)
- Max. Verdampfung bei mittlerer Kondensation: 5 C / +33 C (-3,33)
- Übergangspunkt bei min. Kondensation: -15 C / +20 C (-15,19)

Energieeffizienzanalyse

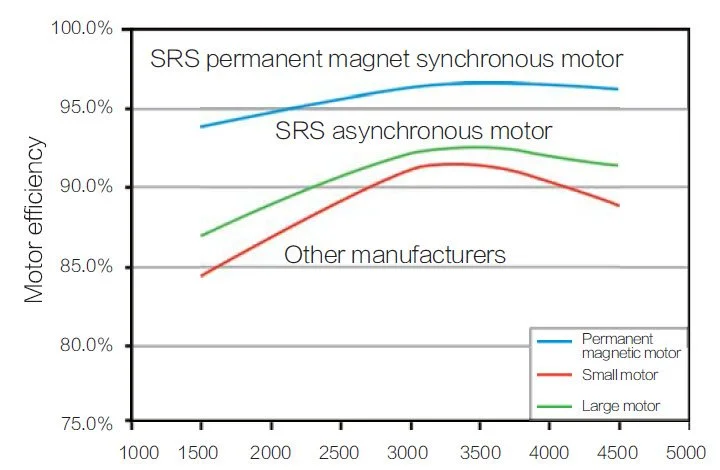

Wirkungsgradvergleich: Permanentmagnet-Synchronmotor (PMSM) vs. Asynchronmotor (ASM)

Drehzahl [U/min] – Vergleich des Motorwirkungsgrads

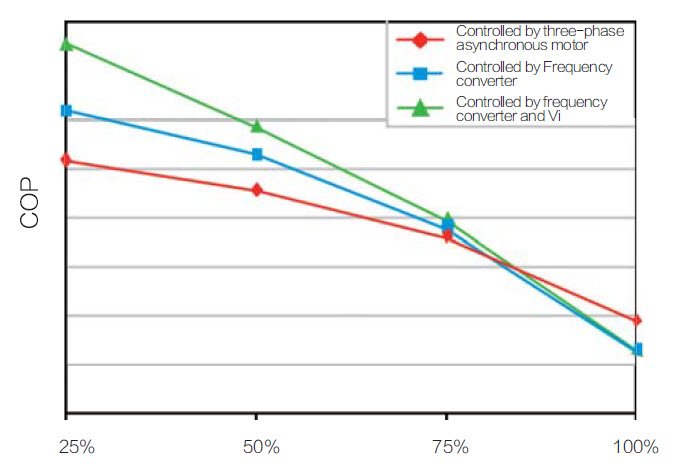

COP-Vergleich verschiedener Regelverfahren:

Vergleichsgegenstand: Gegenüberstellung der Leistungszahl (COP) bei unterschiedlichen Regelungsarten im Teillastbereich (25% bis 100 %).
Kombinierte Regelung (FU + $V_i$): Höchster COP-Gewinn im Teillastbereich (25 % bis 50 %) durch die Kombination aus Frequenzumrichter und interner Volumenverhältnis-Anpassung (Vi).
Reine Frequenzumrichter-Regelung: Deutliche Effizienzsteigerung im Teillastbereich gegenüber der Standard-Variante, liegt jedoch unterhalb der zusätzlichen Vi-Steuerung.
Drehstrom-Asynchronmotor: Zeigt den flachsten Verlauf und die geringste Effizienz bei starker Teillast (25 % bis 50 %).
Voll-Lastbereich (100 %): Bei maximaler Last nähern sich alle drei Regelungsarten stark an.
