Technische Übersicht: Schrauben-Verdichter (halb-hermetisch) für NH3

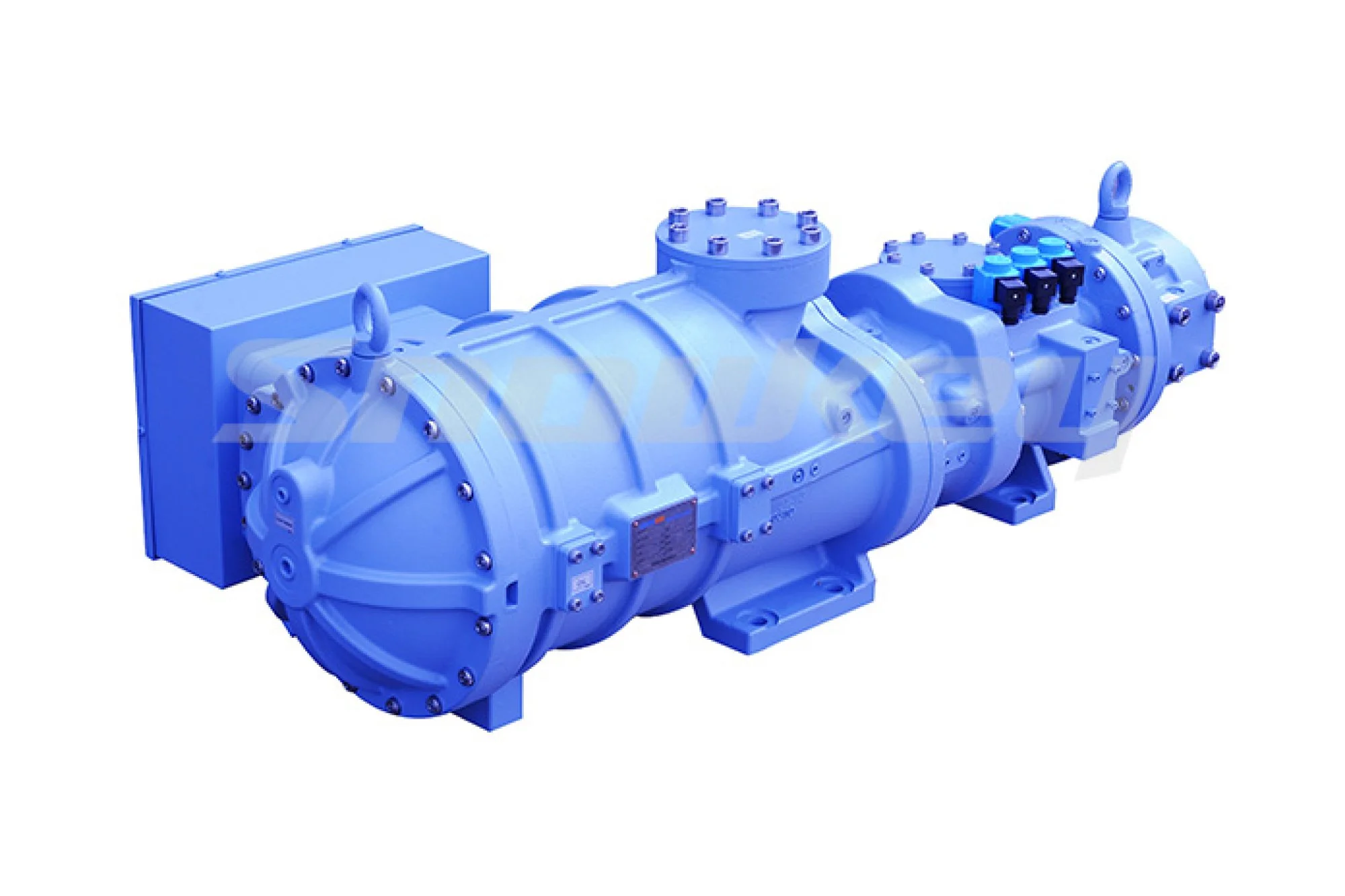

2-stufige halbhermetische Schraubenverdichter für NH3 / R 717 (Ammoniak)

Die 2-stufigen halbhermetischen Schraubenverdichter der Baureihe SRM (5 Modelle) decken einen Fördervolumenstrom von 141 bis 652 m³/h bei einem Maximaldruck von 2,8 MPa (28 bar) und Verdampfungstemperaturen bis -65 °C ab.

Durch die zulässige Schräglage von bis zu 30° ist die Baureihe für den mobilen und maritimen Einsatz (Schiffe, Fahrzeuge) qualifiziert.

Das interne Volumenverhältnis (Vi) lässt sich anpassen, um den isentropen Wirkungsgrad über wechselnde Betriebspunkte zu optimieren. Die Verdichter sind für den Betrieb mit natürlichen Kältemitteln wie R717 (NH₃) sowie gängigen Sicherheitskältemitteln ausgelegt.

  • 2-stufig

  • Baureihe SRS: 5 Modelle verfügbar

  • Fördervolumen: 141 - 652 m3/h

  • Auslegungsdruck: max. 2,8 MPa bar

  • Verdampfungstemperatur: bis -65 C

  • Schräglagentoleranz: > 30 Grad für Schiffs- und Fahrzeugeinsatz

  • Effizienz: Anpassbares internes Volumenverhältnis (Vi) für optimalen COP

  • Kältemittel: R717 (NH3), R 404A, R507A u.a.

Produktpalette

5 Modelle
(SRS , 2-stufig)

Fördervolumen
141 bis 652 m³/h

Betrieb mit
Ammoniak (R717)

Die 2-stufigen halbhermetische Hocheffizienz-Schraubenverdichter
werden in folgenden Branchen eingesetzt

  • Schockfrosten von Lebensmitteln

  • Gefriertrocknung von Arzneimitteln und Lebensmitteln

  • Tiefkühlhäuser

  • und weitere Anwendungen

Bilder dazu finden

Verdichterblock

  • Hochfestes Gehäuse aus Kugelgraphitguss mit einem Betriebsdruck von bis zu 2,8 MPa

  • Spezieller tieftemperaturbeständiger Guss garantiert einen stabilen Betrieb unter extremen Tiefkühlbedingungen

  • Strömungsoptimierter Saugkanal für geringen Saugwiderstand und ausreichende Motorkühlung; geradlinige Zwischengasführung zur Reduzierung von Druckverlusten entlang des Strömungsweges mit minimalen Drosselverlusten und geringem Energieverbrauch

  • Integrierter Ölkreislauf: einfach zu installieren und mit geringer Ausfallrate

  • Kompakte Bauweise mit geringen Abmessungen

Rückschlagventil

  • Integriertes Saug-Rückschlagventil mit geringem Strömungswiderstand verhindert das Zurückfließen von Kältemittelöl während des Stillstands.

Kupplung

  • Nutzt patentierte Bogenzahnkupplungen mit hervorragender Ausgleichsfähigkeit in axialer, radialer und winkliger Richtung.

Lagerung

  • Hochpräzise und verschleißfeste Wälzkörper mit spezieller linearer Laufbahn, ausgelegt auf eine Lebensdauer von 100.000 Betriebsstunden.

  • Käfig aus speziell bearbeitetem Metall für hohe Tragfähigkeit und langfristigen Dauerbetrieb unter allen Bedingungen.

Die Rotoren

  • Patentiertes SRM-Profil mit hohem Wirkungsgrad und stabilem Lauf.

  • Gefertigt aus hochwertigem Schmiedestahl für hohe Festigkeit und Verschleißfestigkeit.

  • Mikrometergenaue Bearbeitung der Rotoren für geschmeidigen Eingriff, gleichmäßige Belastung und lange Lebensdauer.

  • Maximale Drehzahl von bis zu 5.000 U/min dank neuer Technologie, wodurch die Kälteleistung um mehr als 50 % gesteigert wird.

  • Haupt- und Nebenläufer sind vertikal angeordnet, um eine Ansammlung von Kältemittelöl am Gehäuseboden des Motors zu verhindern. Dies sorgt für eine optimale Umströmung und Kühlung des Motors für eine hohe Betriebseffizienz.

Leistungsregler

  • Stufenlose oder stufenweise Leistungsregelung basierend auf optimaler Effizienz.

  • Hybridregelung aus Steuerschieber und Kolben mit kompakter Baugröße und hervorragender Leistung.

  • Weltweit einzigartige explosionsgeschützte Vorrichtung für den Zylinder der Leistungsregelung.

Inneres Volumenverhältnis

  • Wählbares Vi für hocheffizienten Betrieb unter unterschiedlichen Einsatzbedingungen.

Elektromotor

  • Hochleistungs-Permanentmagnet-Synchronmotor aus speziell angepassten Materialien, kompatibel mit verschiedenen Kältemitteln wie R717, R404A, R507A, R410A usw. Es kann sowohl Ammoniak als auch Frigen/Freon verwendet werden

    • Asynchronmotor optional für Freon-Anwendungen verfügbar.

  • Frequenzumrichtersteuerung zur Drehzahlregelung je nach Laständerung, um die Aufnahmeleistung zu reduzieren und den Wirkungsgrad bei Teillast zu erhöhen.

  • Doppelkühlung: Kombinierte Mantelkühlung durch Kältemittelöl sowie Einspritzkühlung durch flüssiges Kältemittel für extrem hohe Effizienz sowie langen, stabilen Betrieb des Motors.

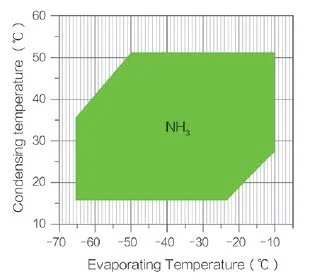

Betriebsbedingungen

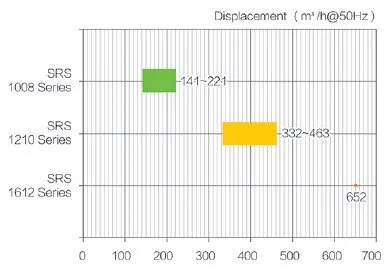

Fördervolumen-Vergleich

bei 50 Hz

  • SRS 1008-Serie: 141-221 m3/h

  • SRS 1210-Serie: 332-463 m3/h

  • SRS 1612-Serie: 652 m3/h

Leistungsdaten:

2-stufige halbhemetische SRS-Schraubenverdichter für NH3

Modell

SRS-1008 SS

SRS-1008 LL

SRS-1210 SS

SRS-1210 LL

SRS-1612 LS

Sauganschluss-Durchmesser (mm)

65

65

80

80

125

Druckanschluss-Durchmesser (mm)

25

25

40

40

65

Abmessungen
(mm)

L 1334 x B 665 x H 455

L 1396 x B 665 x H 455

L 1472 x B 725 x H 467

L 1538 x B 725 x H 467

L 1982 x B 784 x H 685

Kälteleistung (kW)*
bei NH3 (-35/+35 C)

31

48

74

106

152

Kälteleistung (kW)*
bei NH3 (-50/+35 C)

14

22

33

48

68

Motornenn-leistung (kW)

29

44

66

90

115

*Kälteleistung bei einer Drehzahl von 2.960 U/min, einer Sauggasüberhitzung von 5°C und mit Zwischenkühler (ECO).
